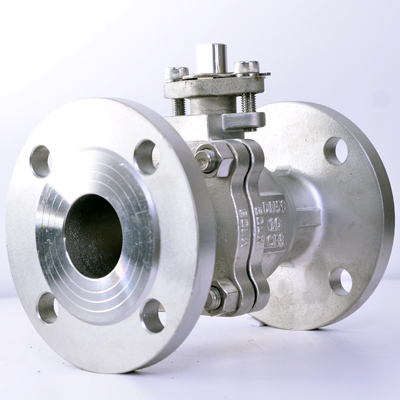

不銹鋼法蘭球閥
品牌：上海蘭高
型號：Q41F
壓力：PN16、PN25、PN40、PN64
適用介質：水、蒸汽、油品、硝酸類、醋酸類
適用溫度：-20℃~120℃ 高溫可換PPL
密封形式：軟密封
設計標準：GB/T 12237
結構長度：GB/T 12221
連接法蘭：GB/T 9113 JB79 HG20592
試驗與檢驗：GB/T 12237 JB9092
不銹鋼球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出料口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷（我司常規閥座為PTFE，高溫換成PPL）。廣泛用于化工、水、氣、油品、天然氣和酸堿腐蝕介質。
不銹鋼球閥本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。
球閥閥體可以是整體的，也可以是組合式的。
304不銹鋼球閥只需要用旋轉90度的操作和較小轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力小、直通的流道。通常認為球閥適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。

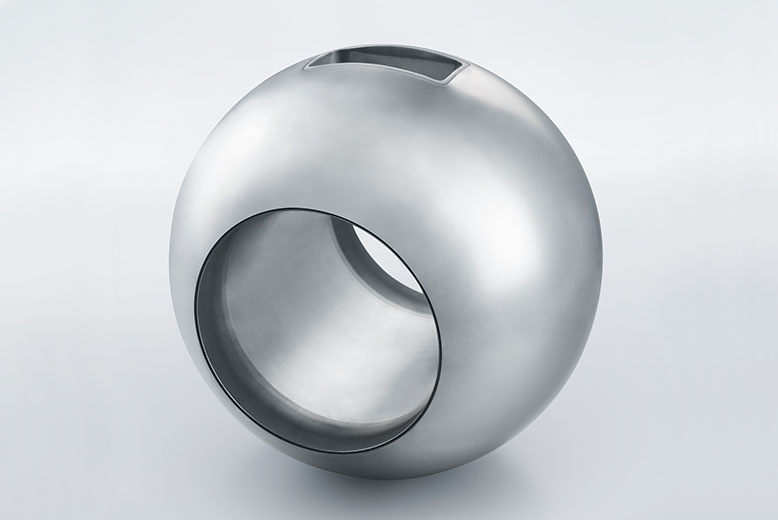

產品名稱：浮動球體(分為套球、實心球)
公稱直徑：1/2” - 12”
公稱直徑：Class 150~2500
基本材料：
ASTM A105、A350 LF2、A182 F304、A182 F316、A182 F6A、A182 F51、A182 F53、Monel、Inconel等...
涂層：
ENP、鍍鉻、碳化鎢、碳化鉻、鈷基合金、鎳基合金、鐵基合金等...

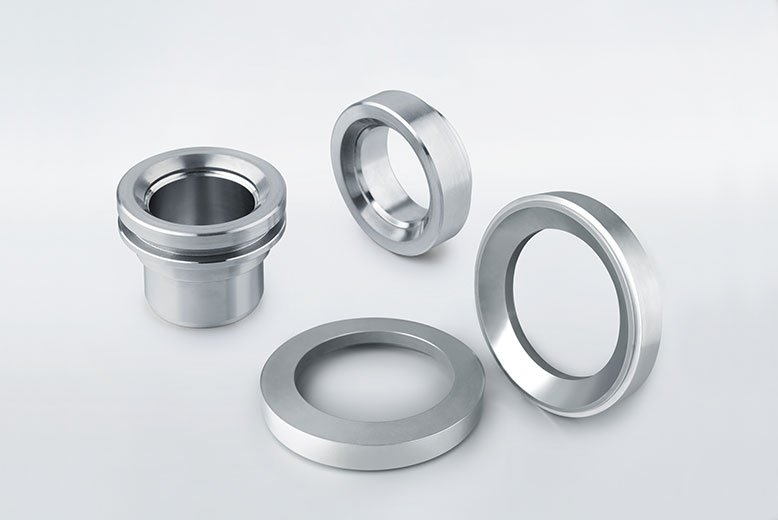

產品名稱：浮動球閥閥座
不銹鋼法蘭球閥分為機械部標準跟化工部標準兩種
球閥選優質材料制造，不銹鋼耐腐蝕性能，耐高溫，耐磨性能好。一體式鑄造，密封性能好，避免贓物進入；
嚴格的質量檢測流程，保證每一件產品質量。
1.耐腐蝕，耐高溫。
2.浮動結構，開關輕便。
3.外觀精致，結構緊湊。
4.結構簡單，維修方便。
5.硅溶膠模鑄，數控精加工
1，手動浮動球閥的開關指示
球體、閥桿、手柄是閥門的運動部件，是一個裝配單元，閥桿頭部采用扁方結構。能從手柄所處位置很容易辨出閥門是處于開或關的位置。當手柄或閥桿扁方與管道軸線平行時，閥門處于開啟位置；當手柄或閥桿扁方與管道軸線垂直時，閥門處于關閉位置。
2，不銹鋼國標球閥為防止誤操作閥門，本公司球閥在設計時加裝帶鎖孔定位片可滿足用戶的工藝要求，在閥門全開或全關位置可以鎖定閥門。
3，不銹鋼國標球閥閥桿防飛出結構
當介質通過閥門，閥體中腔的壓力可能將閥桿推出。為防止這種情況發生，在閥桿下部設置一凸臺結構。這樣即使火災時，填料，止推軸承被燒損或其他原因引起填料等損壞，閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸，防止介質大量從損壞的填料部位處泄露。
4，不銹鋼國標球閥防靜電裝置
當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出（詳細說明請聯系本公司業務員021-66390268，如閥門需要防靜電請采購時備注）。
5，不銹鋼國標球閥防火結構
我司生產的國標不銹鋼國標球閥閥座采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流。（詳細說明請聯系本公司業務員021-66390268，如閥門需要防靜電請采購時備注）。（防火結構設計符合API607，JB/T6899和BS755）
6，不銹鋼國標球閥中部法蘭無外漏結構
閥體與左體的連接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄露，特設計為閥體與左體金屬金屬接觸，形成止口法蘭，防止外漏。
7，不銹鋼國標球閥自動泄壓結構
當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。

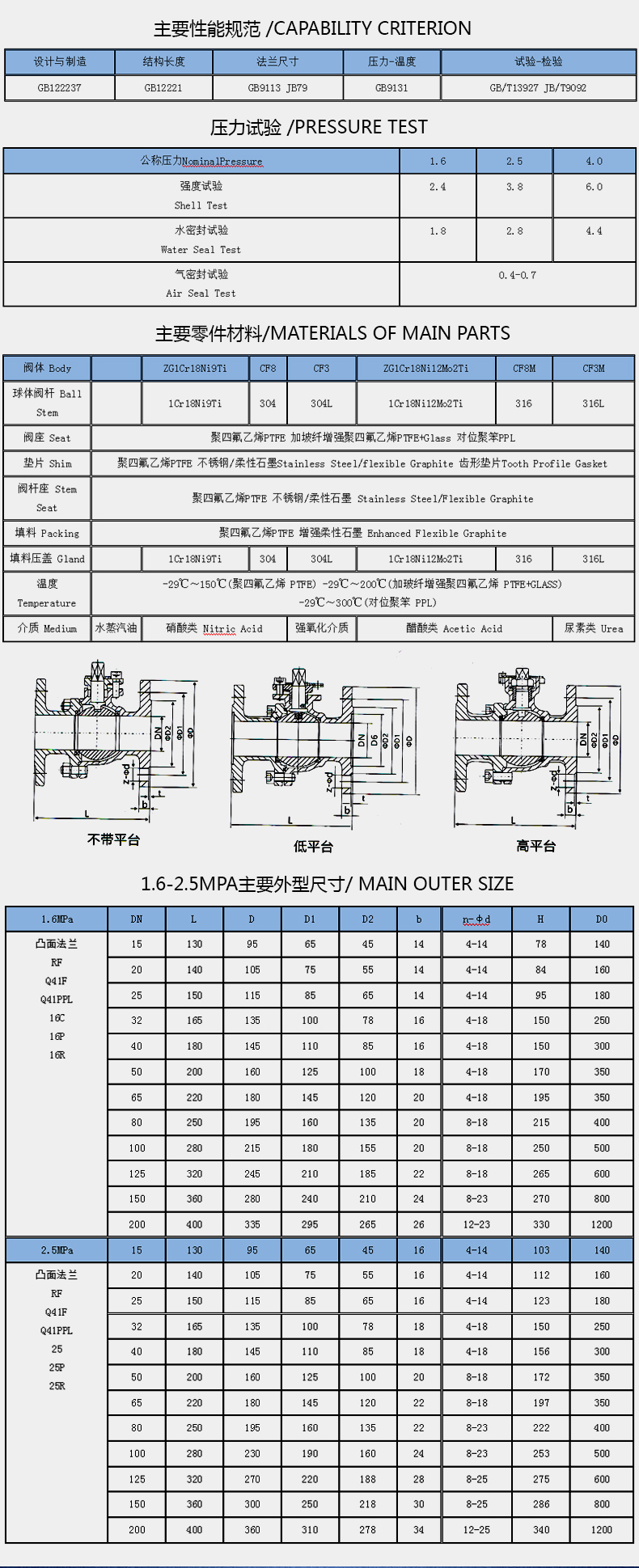

不銹鋼國標球閥尺寸范圍：
口徑：DN15mm-DN400mm
口徑：1/2in-10in
不銹鋼國標球閥壓力范圍：
國標壓力：1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa,10.0Mpa
美標磅級：150LB,300LB,400LB,600LB,900LB,1500LB
設計和制造標準按照: GB12237；
結構長度按照: GB12221；
法蘭端尺寸按照：JB/T79,GB9113,HG20592等；
螺紋端尺寸按照：JB/T7306；
對焊端尺寸按照：JB/T12224
承插口尺寸按照：JB/T1751
檢驗和測試按照: JB/T 9092、GB/T13927；
美標不銹鋼國標球閥設計標準：
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
法蘭端尺寸按照：ASME B16.5；
螺紋端尺寸按照：ANSI B1.20.1；
對焊端尺寸按照：ANSI B16.25
承插口尺寸按照：ANSI B16.11
檢驗和測試按照: API598；
防火設計按照：API607；
球閥基本型號：
法蘭連接型號：Q41F/H/W/Y,Q341,Q641,Q941，
螺紋連接型號：Q11F/H/W/Y,Q611
焊接連接型號：Q61F/H/W/Y,Q361,Q661,Q961
不銹鋼國標球閥可選驅動方式：
手動，蝸輪(代號3)，氣動（代號6），電動（代號9）
不銹鋼國標球閥可選密封面材料：
聚四氟乙烯PTFE（代號F）
增強型聚四氟乙烯RPTFE（代號F）
對位聚苯（代號PPL）
合金鋼（代號H）
硬質合金（代號Y）
國標不銹鋼國標球閥球體可選：
實心球、空心球（訂貨需說明）
不銹鋼國標球閥主體可選材質：
碳鋼類：WCB,WCC,A105等
不銹鋼類：304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和雙相不銹鋼等。
低溫鋼類：LF2,LCC,LCB等
鉻鉬鋼類：WC5,WC6,WC9,C5等
有特殊要求工況客戶可直接聯系業務員幫你選相應材質
